Wąż do przesyłu wody z pola naftowego: wąż Frac i przewodnik wysokociśnieniowy

Wąż do przesyłu wody do zastosowań na polach naftowych

Wąż do przesyłu wody z pól naftowych ma rozwiązać bardzo specyficzny problem: szybkie przemieszczanie dużych ilości wody przez teren, na którym nie ma stałej infrastruktury rurociągowej, a następnie zwijanie węża i ponowne przemieszczanie go po zmianie miejsca pracy. Właśnie dlatego wąż do przesyłu wody z pól naftowych tak bardzo różni się od sztywnej rury stosowanej w instalacjach stałych — należy go złożyć na płasko, załadować na ciężarówkę lub szpulę i ponownie rozłożyć w ciągu kilku godzin, a nie dni.

W praktyce ta kategoria węży obejmuje kilka różnych zastosowań w ramach jednego projektu na polu naftowym: przesyłanie świeżej wody do płyty wiertniczej przed przystąpieniem do szczelinowania, przesyłanie wytworzonej lub powracającej wody do przechowywania lub usuwania oraz zapewnianie tymczasowych linii zasilających między źródłami wody a sprzętem mieszającym. Każde z tych zastosowań ma nieco inne wymagania dotyczące ciśnienia i objętości, ale łączy je to samo podstawowe zapotrzebowanie na wąż, który można szybko ułożyć, wytrzymać na nierównym podłożu i odzyskać bez uszkodzeń do ponownego użycia na następnej podkładce.

Dlaczego poliuretanowy wąż do przesyłu wody stał się standardem?

Wąż poliuretanowy do przesyłu wody w dużej mierze wyparł starsze węże gumowe i na bazie PVC w zastosowaniach na polach naftowych, ponieważ TPU (termoplastyczny poliuretan) oferuje kombinację trudnych do dopasowania właściwości: wysoką wytrzymałość na rozciąganie w stosunku do ciężaru, dużą odporność na ścieranie przez powierzchnie odwiertów z piasku i żwiru oraz stabilną pracę przy wahaniach temperatury powszechnych w regionach pól naftowych, od letnich upałów po zimowe mrozy.

Typowy wąż poliuretanowy do zastosowań naftowych ma konstrukcję współwytłaczaną: wewnętrzną wyściółkę TPU stykającą się z płynem, tkaną warstwę wzmacniającą (zwykle poliester o dużej wytrzymałości na rozciąganie), która przenosi obciążenie ciśnieniem oraz zewnętrzną osłonę z TPU, która pochłania ścieranie spowodowane przeciąganiem po podkładce. Ta warstwowa struktura umożliwia złożenie węża całkowicie na płasko na czas transportu i przechowywania, a następnie zaokrąglenie go do pełnego otworu po uruchomieniu pompy. W porównaniu z rurą stalową lub sztywną rurą polietylenową, wąż poliuretanowy o równoważnej średnicy może być ładowany, rozładowywany i układany przez mniejszą załogę w ułamku czasu.

Wymagania dotyczące ciśnienia węży do szczelinowania hydraulicznego i węża do szczelinowania

Wąż do szczelinowania hydraulicznego należy do bardziej wymagającej kategorii węży do pól naftowych. Podczas gdy niskociśnieniowe linie przesyłowe wody zasilające podkładkę do szczelinowania mają zwykle parametry znamionowe większości standardowych węży do szczelinowania, wąż do szczelinowania używany bliżej pompy i głowicy odwiertu może być narażony na znacznie wyższe i szybciej zmieniające się ciśnienie — czynnik ważny tak samo jak sama liczba szczytowa, ponieważ powtarzające się cykliczne zmiany ciśnienia powodują zmęczenie warstw zbrojenia szybciej niż ciśnienie w stanie ustalonym.

Ze względu na cykliczne zachowanie w specyfikacjach węży do szczelinowania zazwyczaj podaje się zarówno ciśnienie robocze, jak i oddzielną ocenę zmęczenia lub trwałości cyklicznej, a nabywcy oceniający dostawców powinni pytać o oba, a nie samo ciśnienie robocze. Jakość wzmocnienia — rodzaj włókien, gęstość splotu i to, jak dobrze warstwa wzmacniająca łączy się z wewnętrzną i zewnętrzną warstwą TPU podczas współwytłaczania — ma bezpośredni wpływ na liczbę cykli ciśnieniowych, które wąż może wytrzymać, zanim wydajność ulegnie pogorszeniu.

• Ciśnienie robocze: ciśnienie, jakie wąż jest w stanie wytrzymać w sposób ciągły podczas normalnej pracy.
• Ciśnienie rozrywające: próg awarii, zwykle kilka razy większy od ciśnienia roboczego, jako margines bezpieczeństwa.
• Ocena zmęczenia cyklicznego: zachowanie węża w warunkach wielokrotnego zwiększania i zmniejszania ciśnienia, co jest szczególnie istotne w przypadku odcinków węża szczelinowanych i sąsiadujących z pompą.

Wysokie ciśnienie Wąż do pola naftowego : Dopasowywanie ocen do stanowiska

Nie każdy wąż na polu naftowym musi być przystosowany do maksymalnego ciśnienia, a określenie węża wysokociśnieniowego na polu naftowym, w przypadku którego sprawdziłaby się linia przesyłu wody o standardowym ciśnieniu, po prostu zwiększa niepotrzebne koszty i wagę. Praktyczne podejście polega na wyznaczeniu strefy ciśnieniowej obiektu — od niskociśnieniowych linii dostarczających świeżą wodę, przez sekcje przesyłowe średniociśnieniowego, po linie wysokociśnieniowe znajdujące się najbliżej urządzeń pompujących — i wybranie średnicy węża i ciśnienia znamionowego osobno dla każdej strefy.

Przeregulowanie każdej linii na miejscu w celu uzyskania najwyższego dostępnego ciśnienia znamionowego nie jest skrótem do bezpieczeństwa — zwykle oznacza po prostu cięższy i droższy wąż w sekcjach, w których nie jest potrzebny, podczas gdy faktycznym słabym punktem systemu często jest złączka lub połączenie, a nie sam korpus węża.

Węże przemysłowe do ropy i gazu: nie tylko do przesyłu wody

Węże przemysłowe do ropy i gazu spełniają szerszy zakres zadań niż sam transport wody, mimo że transport wody jest zwykle zastosowaniem o największej objętości ze względu na długość zastosowanego węża. Zastosowania węży do ropy i gazu w typowym miejscu mogą obejmować transport produkowanej wody, tymczasowy przesył paliwa do generatorów i sprzętu na miejscu, transport błota i szlamu podczas operacji wiertniczych oraz odwadnianie nisko położonych obszarów wokół padu podczas deszczowej pogody.

Każde z tych zastosowań stawia inne wymagania w szczególności w stosunku do wykładziny wewnętrznej, ponieważ zgodność chemiczna pomiędzy obsługiwanym płynem a materiałem wykładziny decyduje o trwałości użytkowej w większym stopniu niż samo ciśnienie znamionowe. Wyściółka przystosowana do przesyłu świeżej wody nie jest automatycznie dostosowana do transportu wody wytworzonej o wyższym zasoleniu lub śladowej zawartości węglowodorów, dlatego warto potwierdzić zgodność płynu z dostawcą, zanim założymy, że jedna specyfikacja węża będzie spełniać każdą rolę na miejscu.

Zastosowania węży wiertniczych

Zastosowania węży wiertniczych różnią się od kategorii przesyłu wody i szczelinowania tym, że wąż często transportuje wodę używaną do wspomagania aktywnych operacji wiertniczych, a nie płyn szczelinujący pod wysokim cyklicznym ciśnieniem – należy pomyśleć o zaopatrzeniu w wodę platformy wiertniczej, tłumieniu pyłu i tymczasowym drenażu wokół miejsca wiercenia. Objętość i niezawodność ciągłego przepływu mają tutaj większe znaczenie niż ciśnienie szczytowe, ponieważ przerwa w dostawie wody na platformę może bezpośrednio opóźnić prace wiertnicze.

Ponieważ miejsca wierceń są często przenoszone w miarę sekwencyjnego opracowywania podkładek, waga węża i łatwość ponownego rozmieszczenia mają szczególne znaczenie przy podejmowaniu decyzji o wyborze. Płaski wąż poliuretanowy, który mała załoga może załadować, przetransportować i ponownie ułożyć w ciągu zmiany, ma rzeczywistą przewagę operacyjną nad cięższymi alternatywami rur gumowych lub sztywnych w tej konkretnej roli, nawet tam, gdzie same wymagania dotyczące ciśnienia są stosunkowo skromne.

Poradnik dotyczący wyboru węży do pól naftowych

Wybór odpowiedniego węża do zastosowania na polach naftowych sprowadza się do krótkiej listy pytań, opracowanych w określonej kolejności, a nie zaczynania od średnicy czy ceny.

1. Jaki płyn jest obsługiwany i czy wykładzina wewnętrzna ma z nią potwierdzoną zgodność chemiczną — woda słodka, woda produkcyjna i płuczka wiertnicza stawiają wykładzinie inne wymagania.
2. Jakie jest rzeczywiste ciśnienie robocze w strefie, w której będzie obsługiwany ten odcinek węża i czy musi on wytrzymywać powtarzające się zmiany ciśnienia, jak w przypadku linii szczelinowanych, lub przepływ w stanie ustalonym, jak w przypadku przesyłu wody.
3. Po jakim podłożu będzie ciągnięty lub układany wąż i czy w związku z tym zewnętrzna osłona wymaga dodatkowej odporności na ścieranie?
4. Jak często wąż będzie przenoszony i czy waga i kompatybilność szpuli mają większe znaczenie niż w przypadku linii półstałej.
5. Jaka średnica zapewnia wymagane natężenie przepływu bez przewymiarowania linii i niepotrzebnego zwiększania ciężaru i kosztów.

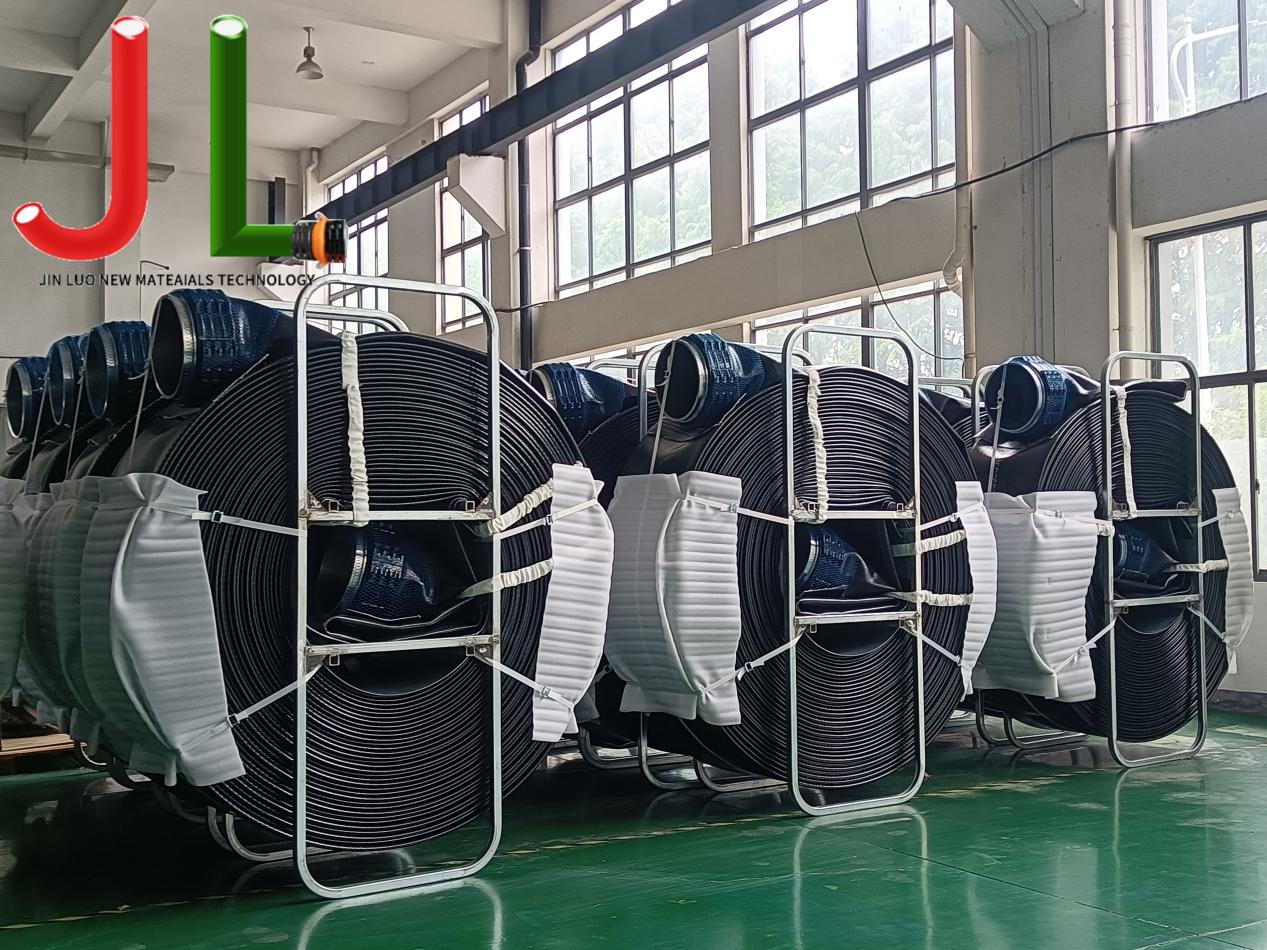

Jinluo produkuje węże poliuretanowe z płaskownikiem do szerokiego zakresu zastosowań na polach naftowych, od przesyłu świeżej wody po dostarczanie wody szczelinującej, w kalibrach od 2 do 16 cali i długościach dostosowywanych do różnych układów lokalizacji. Sprawdzenie rodzaju cieczy, strefy ciśnienia i warunków gruntu przed sfinalizowaniem zamówienia jest na ogół bardziej niezawodną drogą do właściwej specyfikacji niż domyślne użycie węża o najwyższej jakości dostępnego na rynku, a większość dostawców, w tym Jinluo, może doradzić, która kombinacja materiału wzmacniającego i pokrywającego pasuje do konkretnych warunków w danym miejscu.
