Zrozumienie węży tłocznych

1. Czym są węże tłoczne?

Węże tłoczne to elastyczne rurki przeznaczone do transportu cieczy, półstałych lub gazów z jednego miejsca do drugiego pod ciśnieniem. W przeciwieństwie do węży ssących (które wciągają materiał), węże odprowadzające są zbudowane tak, aby wytrzymywały ciśnienie wewnętrzne, co czyni je niezbędnymi w branżach, w których wymagany jest kontrolowany przepływ i transfer kierunkowy.

Podstawowe funkcje węży tłocznych

• Transfer materiału: Przenoś wodę, chemikalia, szlam lub ciała stałe o właściwościach ściernych.
• Obsługa ciśnienia: Zaprojektowany, aby wytrzymać siły pompowania bez zapadania się.
• Trwałość: Odporny na zużycie, zginanie i czynniki środowiskowe.

Kluczowe branże wykorzystujące węże tłoczne

Wąż tłoczny a wąż ssący: kluczowe różnice

Podstawowe parametry identyfikujące węże tłoczne

• Średnica wewnętrzna (ID): Waha się od ½ cala do 12 cali, w zależności od potrzeb przepływu.
• Ocena ciśnienia: Mierzone w PSI/bar (np. 150 psi dla standardowego przesyłu wody).
• Zakres temperatur: Niektóre węże wytrzymują temperatury od -40°F do 200°F (-40°C do 93°C).
• Kompatybilność materiałowa: Guma (odporna na ścieranie), PCV (lekka) lub związki specjalne (odporne chemicznie).

Dlaczego węże tłoczne mają znaczenie
Ich zdolność do radzenia sobie z przepływem pod ciśnieniem sprawia, że węże odprowadzające ma kluczowe znaczenie w zapobieganiu wyciekom, rozlaniom i przestojom operacyjnym. Wybór odpowiedniego typu zapewnia wydajność, bezpieczeństwo i trwałość w wymagających środowiskach.

2. Zrozumienie węży tłocznych: typy, zastosowania i przewodnik po wyborze

Rodzaje węży tłocznych

1. Gumowe węże tłoczne

• Konstrukcja: Wzmocnione tkaniną lub drutem stalowym
• Zakres ciśnienia: 150-300 psi
• Zakres temperatur: -40°F do 200°F (-40°C do 93°C)
• Najlepsze dla: Materiały ścierne, zastosowania w oleju i wodzie
• Zalety: Doskonała elastyczność, odporność na załamania, trwałość

2. Węże tłoczne z PCV

• Konstrukcja: Materiał PVC ze spiralnym wzmocnieniem
• Zakres ciśnienia: 100-250 psi
• Zakres temperatur: 32°F do 140°F (0°C do 60°C)
• Najlepsze dla: Lekki transfer wody, zastosowania chemiczne
• Zalety: Lekki, odporny na korozję, niedrogi

3. Węże tłoczne z tworzywa termoplastycznego

• Konstrukcja: Wiele warstw termoplastycznych
• Zakres ciśnienia: 200-400 psi
• Zakres temperatur: -60°F do 275°F (-51°C do 135°C)
• Najlepsze dla: Transfer substancji chemicznych, zastosowania w przemyśle spożywczym
• Zalety: Odporny chemicznie, nie zanieczyszczający

4. Węże kompozytowe/specjalistyczne

• Typy specjalistyczne:
  • Węże odporne na chemikalia (wyściółka PTFE)
  • Węże odporne na ścieranie (bardzo grube ścianki)
  • Węże do kontaktu z żywnością (materiały zatwierdzone przez FDA)
• Zakres ciśnienia: Różni się w zależności od konstrukcji (150-600 PSI)
• Zakres temperatur: Różni się w zależności od materiału

Zastosowania węży tłocznych

Przewodnik po wyborze węża tłocznego

1. Rozważania dotyczące kompatybilności materiałów

• Woda: Standardowa guma lub PCV
• Oleje/paliwa: Mieszanki gumowe olejoodporne
• Kwasy/zasady: PTFE lub guma specjalna
• Zawiesiny ścierne: Bardzo gruba guma z odporną na zużycie wyściółką

2. Wymagania dotyczące rozmiaru i przepływu

• Przewodnik po wyborze średnicy:
  • 1-2" do zastosowań o małej objętości
  • 3-6" dla umiarkowanego przepływu
  • 8" do transferu dużych ilości danych
• Natężenie przepływu: Dopasuj rozmiar węża do wydajności pompy

3. Czynniki ciśnienia i temperatury

• Ciśnienie robocze: Zawsze przekraczaj ciśnienie w układzie o 25%
• Ciśnienie rozrywające: Minimalne 4x ciśnienie robocze
• Temperatura: Sprawdź, czy parametry węża są zgodne z temperaturą płynu

4. Potrzeby wzmocnień

• Standardowy obowiązek: Pojedyncza warstwa tkaniny (150 PSI)
• Ciężki obowiązek: Wiele warstw tkaniny (300 psi)
• Bardzo ciężki obowiązek: Wzmocnienie z drutu stalowego (400 psi)

5. Elastyczność a sztywność

• Wysoka elastyczność: Wymagane do przenoszenia sprzętu
• Sztywniejsze węże: Lepsze do zastosowań wysokociśnieniowych

6. Zakończ połączenia

• Typowe typy:
  • Okucia typu Camlock
  • Końcówki z gwintem NPT
  • Połączenia kołnierzowe
• Wskazówka dotycząca wyboru: Dopasuj do istniejącego wyposażenia

Tabela porównawcza wydajności

Szczególne uwagi

• Przewodność statyczna: Wymagane w przypadku cieczy łatwopalnych
• Odporność na promieniowanie UV: Ważne przy użyciu na zewnątrz
• Promień zgięcia: Minimalna krzywizna przed ograniczeniem przepływu
• Zgodność z przepisami: NSF, FDA lub inne standardy branżowe

3. Kluczowe cechy wysokiej jakości węży tłocznych

1. Specyfikacje ciśnienia

• Ocena ciśnienia roboczego:
  • Standardowe obciążenie: 150-250 PSI
  • Ciężki duty: 250-400 PSI
  • Klasa przemysłowa: 400-600 PSI
• Margines bezpieczeństwa ciśnienia rozrywającego:
  • Minimalny współczynnik bezpieczeństwa 4:1 (ciśnienie rozrywające vs ciśnienie robocze)
  • Przykład: wąż 300 PSI powinien mieć wytrzymałość na rozerwanie 1200 PSI

2. Czynniki trwałości materiału

3. Konstrukcja wzmacniająca

• Standardowe wzmocnienia:
  • Pojedyncza warstwa tekstylna (150-200 PSI)
  • Podwójne warstwy tekstylne (200-300 PSI)
  • Spirala z drutu stalowego (300-600 PSI)
• Porównanie zbrojenia:
  • Tkanina: Większa elastyczność, niższa waga
  • Drut: Wyższa zdolność ciśnieniowa, odporność na załamania

4. Zakresy tolerancji temperatur

5. Charakterystyka wydajności przepływu

• Gładka konstrukcja otworu:
  • Minimalna strata tarcia (mierzona w spadku PSI na 30 metrów)
  • Typowe wartości: spadek o 2-5 PSI przy przepływie znamionowym
• Spójność średnicy wewnętrznej:
  • Tolerancja: ±3% wielkości nominalnej
  • Zapobiega ograniczeniom przepływu na zakrętach

6. Certyfikaty bezpieczeństwa

• Certyfikaty krytyczne:
  • NSF/ANSI 61 dla wody pitnej
  • FDA 21 CFR do kontaktu z żywnością
  • ATEX dla środowisk zagrożonych wybuchem
  • Lista UL dotycząca odporności ogniowej

7. Porównanie właściwości fizycznych

8. Specjalne właściwości użytkowe

• Rozpraszanie statyczne: Rezystywność powierzchniowa <10^5 omów (dla cieczy łatwopalnych)
• Antybakteryjny: Do zastosowań spożywczych/farmaceutycznych
• Niebrudzące: Ważne dla pomieszczeń czystych
• Możliwość pływania: Rdzeń piankowy do zastosowań morskich

9. Standardy testów wytrzymałościowych

• Ocena cyklu elastycznego: Minimum 50 000 cykli (ASTM D380)
• Testowanie impulsowe: 100 000 cykli ciśnienia (SAE J343)
• Testowanie ścierania: Minimum 500 cykli (ISO 6945)

4. Wskazówki dotyczące konserwacji i bezpieczeństwa węży tłocznych

1. Wytyczne dotyczące prawidłowego przechowywania

• Idealne warunki przechowywania:
  • Temperatura: 32°F to 100°F (0°C to 38°C)
  • Wilgotność: Poniżej 65% RH
  • Unikaj bezpośredniego narażenia na światło słoneczne (degradacja UV)
• Pozycja przechowywania:
  • Połóż płasko lub zawieś pionowo
  • Nigdy nie przechowuj urządzenia z załamaniami lub ostrymi zakrętami
  • Minimalny promień zgięcia: 10x średnica węża

2. Lista kontrolna rutynowej kontroli

3. Procedury czyszczenia według zastosowania

• Woda/ścieki: Przepłukać czystą wodą pod ciśnieniem 1,5x
• Transfer chemiczny: Potrójne płukanie zgodnym rozpuszczalnikiem
• Olej/paliwo: Przemyć roztworem detergentu (pH 7-9)
• Gnojowica/ciała stałe: Mechaniczne czyszczenie strumieniem powietrza poprzez szczotkowanie

4. Protokół próby ciśnieniowej

• Częstotliwość: Co kwartał do ciągłego użytku
• Metoda testowa: Test hydrostatyczny przy 1,5-krotnym ciśnieniu roboczym
• Czas trwania: Minimum 30 minut
• Kryteria akceptacji: Spadek ciśnienia <2%, brak widocznych wycieków

5. Parametry bezpieczeństwa

6. Najlepsze praktyki operacyjne

• Instalacja:
  • Zachowaj promień zgięcia o minimalnej średnicy 5x
  • Używaj odpowiednich podpór co 3-5 stóp
• Operacja:
  • Unikaj nagłych skoków ciśnienia (>10% PSI/s)
  • Maksymalna prędkość przepływu: 20 stóp/s dla cieczy
• Wyłączenie:
  • Stopniowa redukcja ciśnienia
  • Całkowity drenaż przed składowaniem

7. Specjalne uwagi dotyczące produktów Jiangsu Jinluo

Biorąc pod uwagę Jiangsu Jinluo New Material Technology Co., Ltd specjalizująca się w wężach poliuretanowych i przemysłowych (o średnicach 2-16 cali), należy zwrócić uwagę na następujące specyficzne aspekty konserwacji:

• Węże poliuretanowe:
  • Zwiększona odporność chemiczna, ale należy unikać silnych kwasów
  • Doskonała odporność na ścieranie (50% lepsza niż standardowa guma)
  • Okres przechowywania: 5 lat (nieużywany w odpowiednich warunkach)
• Węże o dużej średnicy (8–16 cali):
  • Wymagają specjalistycznego sprzętu czyszczącego
  • Potrzebujesz wzmocnionych konstrukcji wsporczych
  • Częstotliwość kontroli: Co miesiąc przy ciągłym użytkowaniu

8. Techniki przedłużania życia

• System rotacyjny: W przypadku zastosowań o dużym obciążeniu należy stosować naprzemiennie wiele węży
• Opaska ochronna: Dodaj osłony przed ścieraniem w punktach styku
• Konserwacja mocowania końcowego: Coroczne smarowanie/kontrola gwintu
• Cykliczne ciśnienie: Stopniowo zwiększaj/zmniejszaj ciśnienie

9. Utylizacja i recykling

• Znaki końca życia:
  • Propagacja pęknięć > 30% długości
  • Spadek ciśnienia znamionowego > 25%
  • Trwałe odkształcenie > 5% średnicy
• Zgodność środowiskowa:
  • Rozdziel według rodzaju materiału (guma/PVC/TPU)
  • Postępuj zgodnie z lokalnymi przepisami dotyczącymi utylizacji węży przemysłowych

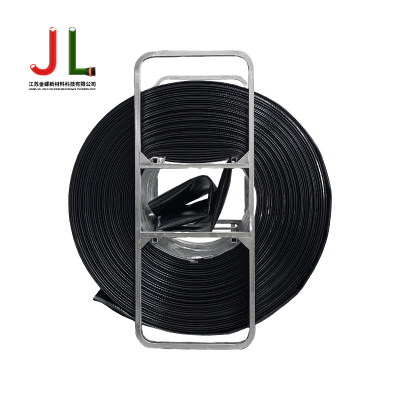

Wąż ciśnieniowy Jinluo o dużej wytrzymałości z poliuretanu — elastyczny, płaski przewód wzmocniony TPU
