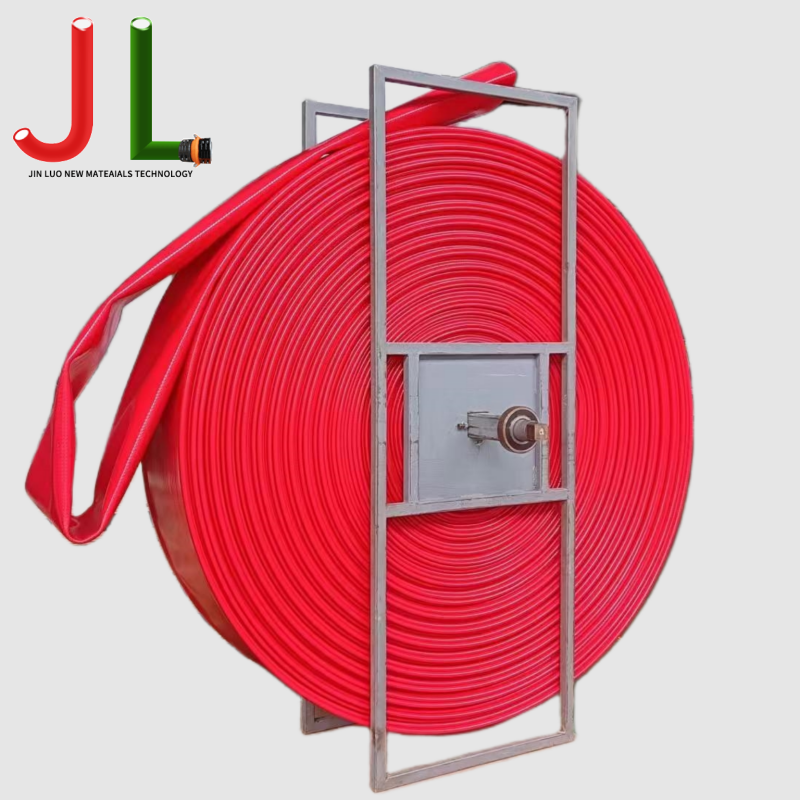

Wąż TPU do szczelinowania i wąż do szczelinowania: materiały, ciśnienie i wydajność w terenie

Argumenty za TPU w zastosowaniach związanych z pękaniem węży

Szczelinowanie hydrauliczne stwarza warunki, które eliminują większość materiałów na węże ogólnego przeznaczenia w ciągu kilku cykli roboczych. Zawiesina zawierająca proppant przemieszczająca się z dużą prędkością przez otwór węża powoduje szybką erozję gumowych wykładzin; impulsy ciśnienia generowane przez potrójne warstwy wzmacniające zmęczenie podczas pracy pompy, które nie zostały zaprojektowane do obciążenia impulsowego; a koktajl chemiczny reduktorów tarcia, biocydów, inhibitorów kamienia i etapów kwasowych powoduje degradację materiałów pozbawionych szerokiej odporności chemicznej. TPU wytrzymuje tę kombinację naprężeń lepiej niż jakikolwiek alternatywny polimer stosowany obecnie na polach naftowych.

Przewaga zaczyna się na poziomie molekularnym. Segmentowa struktura blokowa termoplastycznego poliuretanu — naprzemiennie twarde i miękkie domeny — zapewnia kombinację właściwości, której nie może dorównać żaden jednofazowy elastomer: odporność na ścieranie porównywalna z tworzywami konstrukcyjnymi, powrót sprężysty porównywalny z gumą oraz odporność chemiczna rozciągająca się na węglowodory alifatyczne, rozcieńczone kwasy i wodę produkcyjną o wysokim zasoleniu. W kontrolowanych testach zużycia Wewnętrzne wyściółki TPU przewyższają kauczuk nitrylowy od 4 do 6 razy w równoważnych warunkach zawiesiny ściernej. W przypadku szybkiego pompowania propantu ceramicznego w stężeniach powyżej 400 kg/m3 różnica ta przekłada się bezpośrednio na liczbę etapów, przez które zespół węża przechodzi, zanim konieczna będzie wymiana wykładziny.

TPU sprawdza się również tam, gdzie guma zawodzi w ekstremalnych temperaturach. Zimowe prace na polach naftowych w Basenie Permskim, Montney i na Syberii narażają sprzęt powierzchniowy na nocne spadki poniżej -30°C. Standardowe węże nitrylowe i EPDM znacznie sztywnieją w tych temperaturach, zwiększając ryzyko uszkodzenia załamania podczas użytkowania. Odpowiednio opracowane związki TPU utrzymują użyteczną elastyczność do -40°C , co ma praktyczne znaczenie, gdy załoga rozkłada żelazo i węże przed świtem w ujemnych temperaturach.

Jak Pękający wąż TPU Jest zbudowany: warstwa po warstwie

Wąż szczelinujący jest konstrukcją kompozytową, a jego działanie jest tak dobre, jak najsłabsza warstwa w zespole. Zrozumienie wkładu każdej warstwy wyjaśnia, dlaczego węże TPU do zastosowań na polach naftowych charakteryzują się znaczną wyższą ceną w porównaniu ze standardowymi wężami przemysłowymi i dlaczego ta premia jest uzasadniona w eksploatacji.

Wewnętrzna wyściółka

Wykładzina jest pierwszą powierzchnią stykającą się z zawiesiną i główną powierzchnią ścieralną podczas pracy z propantem. Wkładki TPU do zastosowań naftowych mają twardość 90–95 Shore A — znacznie twardszą niż gama 80–85 Shore A typowa dla węży TPU układanych na płasko lub do zastosowań ogólnych — ponieważ twardość jest bezpośrednio powiązana z odpornością na ścieranie podczas erozji szlamowej. Kompromisem jest niewielkie zmniejszenie elastyczności w niskich temperaturach, dlatego też specyfikacje węży do szczelinowania w zimnym klimacie czasami wymagają zastosowania bardziej miękkiej mieszanki wykładziny o twardości bliskiej 85 Shore A, akceptując nieco krótszą żywotność wykładziny w zamian za bezpieczną obsługę w ekstremalnie niskich temperaturach.

W zastosowaniach związanych z wykładzinami na polach naftowych ogólnie preferowany jest TPU na bazie polieteru w stosunku do poliestru. Poliester TPU jest podatny na degradację hydrolityczną w przypadku długotrwałego kontaktu z wodą, co stanowi poważne ryzyko w transporcie powstałej wody lub w innych sytuacjach, w których wąż jest wypełniony płynem pomiędzy pracami. Polieterowy TPU zachowuje swoją wytrzymałość na rozciąganie i wydłużenie poprzez długotrwałe zanurzenie w wodzie , co ma kluczowe znaczenie w przypadku węża, który może pozostać naładowany przez noc pomiędzy etapami szczelinowania.

Pakiet wzmocnień

Zbrojenie określa wytrzymałość na ciśnienie i trwałość zmęczeniową. Węże do szczelinowania zwykle wykorzystują oplot poliestrowy lub aramidowy o dużej wytrzymałości. Kąt oplotu został zaprojektowany tak, aby zoptymalizować równowagę pomiędzy odpornością na ciśnienie i stabilnością osiową — wąż, który nadmiernie się wydłuża lub kurczy pod ciśnieniem, powoduje nieprzewidywalne obciążenie złączy i może powodować poluzowanie złączy w warunkach terenowych.

Zewnętrzna osłona

Na miejscu szczelinowania węże są przeciągane po podkładkach żwirowych, przejeżdżane przez ciężki sprzęt oraz wielokrotnie zwijane i rozwijane w warunkach ściernych. Zewnętrzna powłoka z TPU jest bardziej odporna na uszkodzenia mechaniczne niż zamienniki gumy i w przeciwieństwie do gumy nie pęka ani nie sprawdza się na powierzchni pod wpływem ozonu, promieni UV lub rozprysków węglowodorów, które są rutynowe w każdym miejscu produkcji. Zewnętrzna osłona stanowi także pierwszą linię obrony przed uszkodzeniami wzmocnień; wąż z widocznym odsłoniętym wzmocnieniem należy uznać za uszkodzony niezależnie od pozostałego stanu wykładziny.

Końcówki i zespoły złączy

Złącze-wąż jest statystycznie najczęstszym punktem inicjowania awarii w zespołach węży do szczelinowania. Geometria zaprasowanej tulejki musi być dokładnie dopasowana do zewnętrznej średnicy węża i konstrukcji ścianki; zbyt mała lub zbyt duża tuleja powoduje koncentrację naprężeń, które pod wpływem obciążenia impulsowego powodują powstawanie pęknięć. API 7K wymaga sprawdzenia połączeń końcowych przy ciśnieniu roboczym 1,5x w ramach kwalifikacji montażu , a każdy zespół powinien posiadać seryjny certyfikat testu, który można powiązać z konkretnym wydarzeniem testu sprawdzającego.

Narażenie chemiczne w usługach Frac: na co odporny jest TPU i jakie są jego ograniczenia

Żaden pojedynczy polimer nie jest uniwersalnie kompatybilny z każdym płynem spotykanym podczas operacji na polach naftowych, a TPU nie jest wyjątkiem. Zrozumienie granic odporności chemicznej TPU jest równie ważne, jak znajomość jego mocnych stron.

TPU radzi sobie z większością chemii płynów szczelinujących bez znaczącej degradacji:

• Płyn na bazie Slickwater: Woda słodka i woda produkcyjna w typowych zakresach TDS powodują znikomą degradację TPU w dłuższym okresie użytkowania.
• Reduktory tarcia (poliakrylamid): Brak znaczącego ataku TPU przy stężeniach stosowanych w terenie.
• Węglowodory alifatyczne: Olej napędowy, ropa naftowa i lekki kondensat powodują minimalne pęcznienie odpowiednio opracowanego TPU klasy naftowej – zwykle zmiana objętości jest mniejsza niż 5% po 72-godzinnym zanurzeniu.
• Rozcieńczony HCl (do ~15%): Polieter TPU wykazuje akceptowalną odporność w temperaturze otoczenia; żywotność jest krótsza niż w przypadku wody, ale wystarczająca do standardowych prac związanych ze stymulacją kwasową.
• Biocydy, inhibitory kamienia, inhibitory korozji: W typowych stężeniach do stosowania w terenie dodatki te nie powodują znaczącej degradacji TPU.

Warto poznać sytuacje, w których TPU osiąga swoje granice, zanim zostaną odkryte w terenie:

• Węglowodory aromatyczne: Toluen i ksylen powodują znaczne pęcznienie TPU. Węże przenoszone do kondensatu lub ropy bogatej w związki aromatyczne powinny przed zastosowaniem zostać przystosowane pod względem materiałowym do stosowania z tymi konkretnymi płynami.
• Stężony kwas: HCl powyżej 15–20% lub HF w dowolnym stężeniu ataku TPU stopniowo. Prace szczelinowania kwasowego przy wyższych stężeniach wymagają od producenta potwierdzonych danych dotyczących kompatybilności materiału wykładziny.
• Podwyższona temperatura płynu: Odporność chemiczna TPU zmniejsza się w podwyższonych temperaturach. Wykładzina, która zachowuje się zadowalająco w środowisku kwasu o temperaturze 20°C, może ulec szybszej degradacji, jeśli temperatura płynu w wężu wzrośnie powyżej 60°C z powodu ciepła pompy lub powrotu z odwiertu.

Inspekcja w terenie i wycofanie z eksploatacji: zarządzanie wężem szczelinującym w eksploatacji

Pękająca awaria węża pod ciśnieniem roboczym jest zdarzeniem wysokoenergetycznym. Energia zmagazynowana w wężu pod ciśnieniem pod ciśnieniem 100 barów i średnicy 4 cali jest znaczna; awaria złącza lub przedmuch wykładziny może spowodować poważne obrażenia pobliskiego personelu i niekontrolowane uwolnienie płynu na klocek. Ustrukturyzowana inspekcja nie jest obciążeniem administracyjnym – jest głównym mechanizmem wychwytywania degradacji, zanim stanie się ona zdarzeniem zagrażającym bezpieczeństwu.

Kontrole przed pracą

Przed każdą pracą należy przejść całą długość węża i sprawdzić, czy nie ma nacięć lub przetarć zewnętrznej osłony na tyle głębokich, aby odsłonić zbrojenie, zlokalizowanych wybrzuszeń wskazujących na oddzielenie wykładziny lub uszkodzenie wzmocnienia, załamań lub ustalonych zagięć, które nie rozluźniają się, gdy wąż jest ułożony prosto, a także czy na złączach nie widać ruchu, korozji na styku tulejki z wężem lub uszkodzenia gwintu. Każdy wąż z odsłoniętym wzmocnieniem jest natychmiast wycofywany z użytku – bez wyjątków. Wybrzuszenie w dowolnym miejscu na ciele jest oznaką wewnętrznego uszkodzenia strukturalnego i wymaga takiej samej reakcji.

Test ciśnieniowy po pracy

Po etapach z dużą szybkością lub wysokim stężeniem propantu należy przeprowadzić próbę hydrostatyczną przy 1,5-krotnym ciśnieniu roboczym wodą, zanim wąż ponownie zacznie działać. Pozwala to wykryć uszkodzenie wykładziny, które nie jest widoczne z zewnątrz, oraz utratę integralności sprzęgła, zanim ujawni się ona w warunkach pracy w terenie. Zapisz wyniki testu w odniesieniu do numeru seryjnego węża.

Monitorowanie zużycia wykładziny

W przypadku długotrwałej pracy w gnojowicy grubość ścianki wykładziny wewnętrznej zmniejsza się stopniowo z każdą pracą. Okresowa kontrola polegająca na wycinaniu i mierzeniu — wycinaniu krótkiego odcinka węża w zaplanowanych odstępach czasu i mierzeniu pozostałej grubości wykładziny — umożliwia operatorom zbudowanie modelu szybkości zużycia dla konkretnego typu propantu, wydajności pompy i profilu zadania. Gdy grubość wykładziny osiągnie 50% oryginalnej, wąż należy wycofać z eksploatacji z użyciem propantu nawet jeśli nie są widoczne żadne uszkodzenia zewnętrzne, gdyż pozostała grubość ścianki nie zapewnia już odpowiedniego marginesu bezpieczeństwa przed wydmuchem.

Emerytura oparta na czasie i cyklu

Kontrola fizyczna wyłapuje widoczne uszkodzenia, ale nie wszystkie mechanizmy degradacji są widoczne z zewnątrz. Propagacja pęknięć zmęczeniowych w warstwach zbrojenia, kruchość powłoki zewnętrznej pod wpływem promieni UV i postępujące odkształcenie uszczelki złącza – wszystko to rozwija się wewnętrznie. API 7K i większość głównych programów zarządzania wężami dla operatorów określa maksymalne limity trwałości użytkowej — zazwyczaj 5 do 10 lat od daty produkcji i określonej maksymalnej liczby cykli ciśnieniowych — jako zabezpieczenie przed awariami, których sama inspekcja nie jest w stanie wykryć. Węże, które osiągnęły te wartości graniczne, są wycofywane bez względu na ich stan wizualny.
