Węże gazowe rozkładane płasko: budowa, wartości ciśnienia i zastosowania

Co Płaskie węże gazowe Czy i gdzie są używane

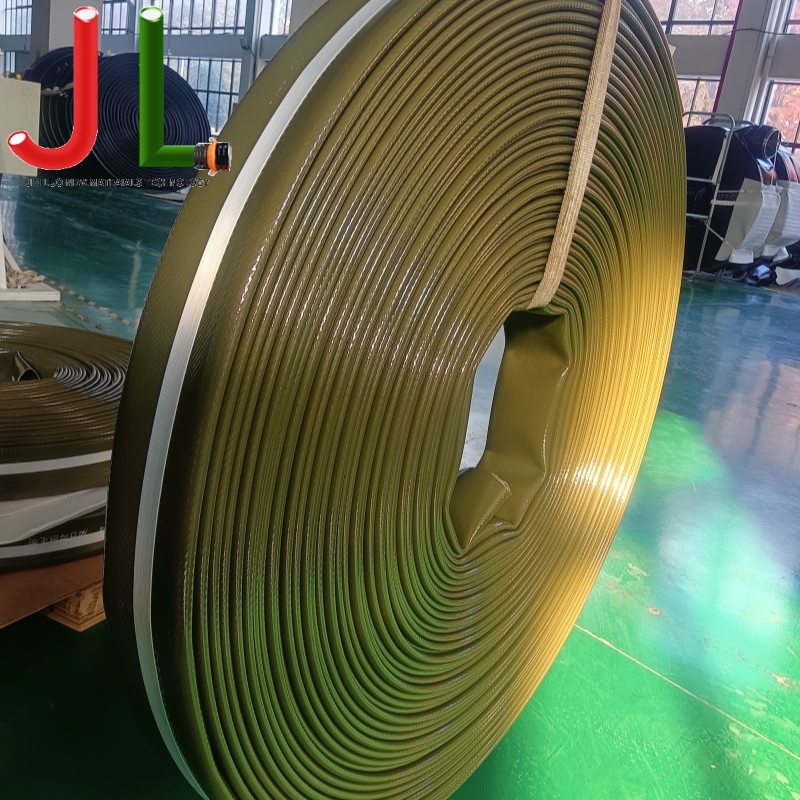

Płaskie węże gazowe to elastyczne, składane przewody przeznaczone do przesyłu mediów gazowych — w tym LPG, gazu ziemnego, sprężonego powietrza i gazów procesowych przemysłowych — pod kontrolowanym ciśnieniem. W przeciwieństwie do sztywnych rurociągów, po opróżnieniu składają się na płasko, co umożliwia kompaktowe przechowywanie, szybkie rozmieszczenie i łatwą wymianę w miejscu instalacji. Ich płaski profil do przechowywania jest zdecydowaną zaletą praktyczną : 100-metrowa zwój płasko ułożonego węża zajmuje ułamek przestrzeni wymaganej przez równoważny zestaw węża z okrągłym otworem, co czyni go preferowanym wyborem wszędzie tam, gdzie liczy się przenośność i szybkość rozkładania.

Główne obszary zastosowań obejmują tymczasowe linie dostaw gazu na placach budowy i w kopalniach, awaryjne połączenia mostowe podczas konserwacji rurociągów, dystrybucję gazu rolniczego (zwłaszcza LPG do suszenia i ogrzewania plonów), przenośne elektrownie oraz systemy sieciowania gazu podczas imprez i festiwali. W każdym przypadku wąż musi zachować integralność gazoszczelną przy różnych ciśnieniach, temperaturach i warunkach obsługi – wymagania, które wpływają na decyzje dotyczące specyfikacji opisane poniżej.

Budowa: Jak zbudowany jest płaski wąż gazowy

Płaskie węże gazowe są konstrukcjami kompozytowymi, a każda warstwa pełni odrębną funkcję. Zrozumienie konstrukcji pomaga kupującym ocenić, czy dany produkt rzeczywiście nadaje się do instalacji gazowych, czy też jest wężem odprowadzającym wodę o innym przeznaczeniu – to rozróżnienie niesie ze sobą realne konsekwencje dla bezpieczeństwa.

Dętka wewnętrzna

Wewnętrzna wyściółka stanowi powierzchnię stykającą się z gazem i musi być chemicznie zgodna z konkretnym transportowanym gazem. Termoplastyczny poliuretan (TPU) to standardowy wybór w przypadku usług związanych z LPG i gazem węglowodorowym ze względu na niską przepuszczalność gazów niepolarnych i odporność na pęcznienie węglowodorów. Wkładki EPDM stosowane są do gazu ziemnego i sprężonego powietrza, gdzie wymagana jest również odporność na ozon. Neopren (CR) stanowi rozwiązanie pośrednie w zastosowaniach mieszanych. Szybkość przenikania – objętość gazu, która dyfunduje przez ściankę wykładziny na jednostkę powierzchni w jednostce czasu – jest kluczowym parametrem specyfikacji i powinna zostać potwierdzona w odniesieniu do odpowiedniej normy gazu, a nie zakładana na podstawie ogólnych danych dotyczących mieszanki gumowej.

Wzmocnienie

Jedna lub więcej warstw tkaniny poliestrowej lub nylonowej o dużej wytrzymałości zapewnia wytrzymałość węża na ciśnienie i nadaje mu charakterystyczny płaski przekrój poprzeczny, gdy jest pusty. Kąt splotu i gramatura tkaniny decydują zarówno o maksymalnym ciśnieniu roboczym, jak i o skłonności węża do gładkiego spłaszczania się i bez załamań. W warstwę wzmacniającą wpleciona jest przędza antystatyczna na wężach przeznaczonych do transportu gazu palnego, rozpraszanie ładunków elektrostatycznych, które mogą gromadzić się w przepływie gazu i tworzyć źródło zapłonu — wymóg wymagany w większości norm dotyczących węży gazowych na całym świecie.

Zewnętrzna osłona

Zewnętrzna powłoka chroni zbrojenie przed degradacją UV, atakiem ozonu, ścieraniem o powierzchnie podłoża i uszkodzeniami mechanicznymi. W przypadku instalacji gazowych na zewnątrz niezbędne są osłony odporne na promieniowanie UV — niezabezpieczona guma szybko ulega degradacji pod wpływem długotrwałego wystawienia na działanie promieni słonecznych, co prowadzi do pęknięć powierzchni, które mogą rozprzestrzeniać się do wewnątrz, w kierunku zbrojenia. Dlatego nasza zewnętrzna warstwa wykorzystuje TPU. Pokrywy są zazwyczaj kolorowane w celu wskazania rodzaju usługi: żółty to uznany na całym świecie kod kolorów węży gazowych na większości rynków, chociaż lokalne standardy są różne i zawsze należy je potwierdzić.

Wartości ciśnienia i zakresy temperatur roboczych

Minimalny współczynnik bezpieczeństwa wynoszący Ciśnienie rozrywające do roboczego 4:1 to podstawowy wymóg większości norm dotyczących węży gazowych. W przypadku gazów łatwopalnych niektóre normy wymagają stosunku 5:1. Kupujący powinni zażądać pełnej dokumentacji testu na rozerwanie – a nie tylko znamionowego ciśnienia roboczego – podczas oceny dostawców, ponieważ ciśnienie rozrywające jest głównym dowodem rzeczywistej jakości konstrukcji.

Obowiązujące normy i wymagania certyfikacyjne

Płaskie węże gazowe podlegają znacznie bardziej rygorystycznym wymogom certyfikacyjnym niż równoważne węże do wody. Medium gazowe stwarza ryzyko przenikania, łatwopalności i zapłonu elektrostatycznego, które wymagają formalnej walidacji przez stronę trzecią, a nie tylko deklaracji producenta.

• EN 1762 (Europa): Podstawowa norma europejska dotycząca węży i przewodów gumowych do LPG w fazie gazowej i ciekłej. Określa współczynniki przenikania, opór elektryczny, ciśnienie rozrywające, cykliczność impulsów i wymagania dotyczące elastyczności w niskich temperaturach. Oznakowanie CE zgodnie z dyrektywą w sprawie urządzeń ciśnieniowych (PED 2014/68/UE) jest wymagane w przypadku węży stosowanych w instalacjach gazowych powyżej określonych progów ciśnienia.
• ISO2928: Obejmuje węże gumowe do LPG w fazie ciekłej i gazowej, zapewniając uznaną na całym świecie metodologię testów, która stanowi podstawę wielu norm krajowych poza Europą.
• AS/NZS 1869 (Australia/Nowa Zelandia): Narzuca szczegółowe wymagania dotyczące przewodności elektrycznej, limitów przenikania i kryteriów wydajności mechanicznej dla zespołów węży LPG stosowanych w regionie. Właściwości antystatyczne są testowane zarówno na korpusie węża, jak i na styku złącza.
• ATEX/IECEx: W przypadku stosowania płaskich węży gazowych w sklasyfikowanych obszarach niebezpiecznych — w tym w wielu środowiskach petrochemicznych, górniczych i morskich — zgodność z normą ATEX (UE) lub IECEx (międzynarodowa) dla całego zespołu węża, łącznie z końcówkami, jest obowiązkowa, aby zapobiec zapłonowi elektrostatycznemu.

Zawsze żądaj aktualnego numeru certyfikatu testu i organu wydającego , a nie kopię standardowego dokumentu. Certyfikaty powinny identyfikować konkretną badaną konstrukcję węża, a nie ogólną rodzinę produktów, i powinny mieścić się w okresie ważności certyfikatu.

Złączki końcowe i kompatybilność złączy

Złącze złącza jest najczęstszą przyczyną wycieków gazu w układach węży płasko układanych. Certyfikowany korpus węża w połączeniu z niezgodną lub nieprawidłowo zmontowaną złączką nie zapewnia znaczącej gwarancji bezpieczeństwa. Kluczowe kwestie dotyczące wyboru okucia:

• Kompatybilność materiałowa: Mosiądz jest standardowym materiałem złączek do instalacji LPG i gazu ziemnego. Złączki ze stopu aluminium są stosowane tam, gdzie priorytetem jest waga, ale muszą być wolne od zawartości miedzi powyżej 70%, co stwarza ryzyko tworzenia się acetylenku w przypadku gazów zawierających acetylen. Złączki ze stali nierdzewnej nadają się do środowisk korozyjnych.
• Montaż zaciskany a zaciskowy: Fabrycznie zaciśnięte (kształtowane) złączki utrzymują równomierny chwyt promieniowy i stałą geometrię uszczelnienia gazowego. Złączki zaciskowe montowane na miejscu zapewniają zmienność — nadmierne dokręcenie powoduje zniekształcenie końca węża; niedokręcenie powoduje mikroprzeciek. W przypadku gazu pod ciśnieniem, złącza zaciskane stanowią profesjonalny standard.
• Ciągłość elektryczna na sprzęgle: Węże antystatyczne wymagają utrzymania połączenia elektrycznego poprzez złączkę z podłączonym sprzętem. Upewnij się, że konstrukcja złącza zapewnia kontakt metal-metal lub że określono oddzielny pasek uziemiający, jeśli wymaga tego odpowiednia norma.
• Standard gwintu i ciśnienie znamionowe: Formy gwintów BSP, NPT i metrycznych są w powszechnym użyciu. Mieszanie standardów gwintów jest udokumentowaną przyczyną krzyżowania się gwintów pasowanych i późniejszych nieszczelności. Przed określeniem złączek końcowych węża należy sprawdzić kształt gwintu zastosowany w podłączonym sprzęcie.

Instalacja, kontrola i zarządzanie okresem użytkowania

Płaskie węże gazowe wymagają bardziej rygorystycznych protokołów kontroli i wymiany niż równoważne węże wodne. Konsekwencje niewykrytej degradacji są znacznie poważniejsze, a pogorszenie jakości mieszanki gumowej nie zawsze jest widoczne na powierzchni zewnętrznej, zanim przenikanie wewnętrzne wzrośnie do niebezpiecznego poziomu.

1. Przestrzegaj obowiązkowych okresów wymiany. Większość norm dotyczących węży gazowych i przepisów organów gazowniczych określa maksymalną trwałość użytkową niezależnie od widocznego stanu – powszechnie 5 lat od daty produkcji do węży LPG, z datą produkcji oznaczoną na korpusie węża. Eksploatacja przekraczająca podany okres użytkowania powoduje unieważnienie certyfikatu i ubezpieczenia w większości jurysdykcji.
2. Przed użyciem przeprowadzić test szczelności. Po podłączeniu, a przed przepływem gazu, zwiększyć ciśnienie w zespole do ciśnienia roboczego i sprawdzić wszystkie połączenia za pomocą zatwierdzonego środka do wykrywania nieszczelności. Nie używaj otwartego płomienia ani zwykłej wody z mydłem jako substytutu skalibrowanego płynu detekcyjnego.
3. Podczas przechowywania chronić przed promieniowaniem UV i ozonem. Przechowuj węże zwinięte w ciemnym, suchym miejscu, z dala od silników elektrycznych lub transformatorów, które wytwarzają ozon. Atak UV i ozonu przyspiesza pękanie osłon nawet w wężach, które nigdy nie były pod ciśnieniem.
4. Nigdy nie prowadź po ostrych krawędziach ani przez miejsca, w których doszło do ucisku. Węże składane są bardziej podatne na miejscowe uszkodzenia osłony niż węże z okrągłym otworem, gdy są przeciągane po krawężnikach, krawędziach lub pod oponami pojazdu. Uszkodzenie otuliny nie pogarsza od razu szczelności gazowej, ale przyspiesza degradację zbrojenia i zmniejsza margines ciśnienia rozrywającego.
5. W przypadku jakichkolwiek widocznych uszkodzeń należy natychmiast wycofać się z pracy. Pęcherze, rozwarstwienie, trwałe załamanie lub pękanie powierzchni stanowią podstawę do natychmiastowego wycofania urządzenia z użytku. Nie próbuj naprawiać węży gazowych w terenie; wymiana jest jedyną zgodną reakcją na uszkodzenie fizyczne.
